制袋机封刀温度与速度怎么匹配
温度过高封边发脆，过低封不牢。两者的本质是「热量输入时间」，速度一变，温度和压力要跟着补偿。这篇给出判断方法和调整顺序。
- 温度、压力、时间是一组参数，不是三个独立旋钮。时间是速度决定的，速度一变，另外两个必须跟着补偿。
- 升温和降速在多数场合等效，都是增加热输入。反过来想提速，就得用更高温度或更大压力把时间短掉的那部分补回来。
- 判断封口好不好只有一条标准：沿封线撕开，整条均匀断开。局部撕不开、一撕就散，都是参数没配好。
- 提速的顺序是固定的：先降半档试封，温度 +5℃ 小步走，温度到位仍不牢再动压力，跑满一百个再抽检。
- 换料、换厚度必须重调，没有例外。沿用上一批参数是最常见的错，废品率上来还以为是机器问题。
热封不是「把膜烫化粘上」这么简单，它是一次有明确输入和输出的热量传递过程：封刀给多少热、压多久、压多紧，决定了两层膜表面熔合到什么程度。三个输入里只有一个能被精确读到 —— 温度表上的数字。另外两个要靠速度换算和压力经验，所以调机时最容易只盯温度。
01温度、速度、压力，其实在算同一件事
一句话答：热封靠三样东西 —— 温度给多少热量、压力让两层贴合多紧、时间让热量作用多久。其中时间是速度决定的：速度越快，封刀压在膜上的时间越短，输入的热量就越少。所以三者必须一起调，单独动一个都会出问题。
热封的本质是把两层膜的表面熔到一起，冷却后形成一层连贯的熔接层。要让这个熔接层形成，需要三个条件同时满足：膜面温度达到热封起始温度以上、两层之间没有空气间隔、这个温度和贴合状态维持足够长的时间。
三个条件分别对应三个参数。麻烦的地方在于：只有温度是直接读得到的。温度表上写着数字，操作员看得见；停留时间要靠速度换算；压力只有一个气压表或机械刻度，而且真正作用到膜面上是多少，还取决于封刀平整度、高温布厚度、刀座刚性。
这就是为什么调机时容易只盯温度。温度是唯一能直接读到的数字，人自然会去调它。但只调温度，等于用一个变量去补偿三个变量的偏差，多数时候补不过来。
| 参数 | 它给的是什么 | 怎么读到 | 典型偏差方向 |
|---|---|---|---|
| 温度Sealing temperature | 热量输入的总量 | 温控表直接读，但表温 ≠ 膜面温 | 偏高（怕封不牢就往高调） |
| 压力Sealing pressure | 两层膜的贴合紧密度，排气效果 | 气压表或机械刻度，膜面实际压力看不到 | 偏高（怕不牢就加压） |
| 时间Dwell time | 热量传导与分子扩散的窗口 | 由速度换算，没有直接读数 | 被忽略（提速时不补偿） |
为什么「升温」和「降速」经常等效
热量输入 ≈ 温度差 × 接触时间。温度高一点、时间短一点，和温度低一点、时间长一点，输入的热量可能相同。所以在这两个参数之间，存在一条可以互相换算的曲线。
这条曲线的存在解释了两个现场现象：
- 「我把速度降下来就封住了」 —— 因为降速等于增加了热输入，效果和升温一样。
- 「我温度提上去了反而更差」 —— 因为温度已经过量，再多给热量会让封边变脆，而不是更牢。
但等效不等于可以随便替换。高温短时间和低温长时间得到的封口，在微观结构上不一样：高温短时间容易造成表层过熔、内层未熔透，封口看起来牢，实际一撕就脆断；低温长时间熔合更充分，但产量上不去，而且薄膜受热时间长容易收缩起皱。所以「等效」只在判断方向上成立，具体选哪一头要看产品和速度要求。
02热量是怎么从封刀走到膜上的

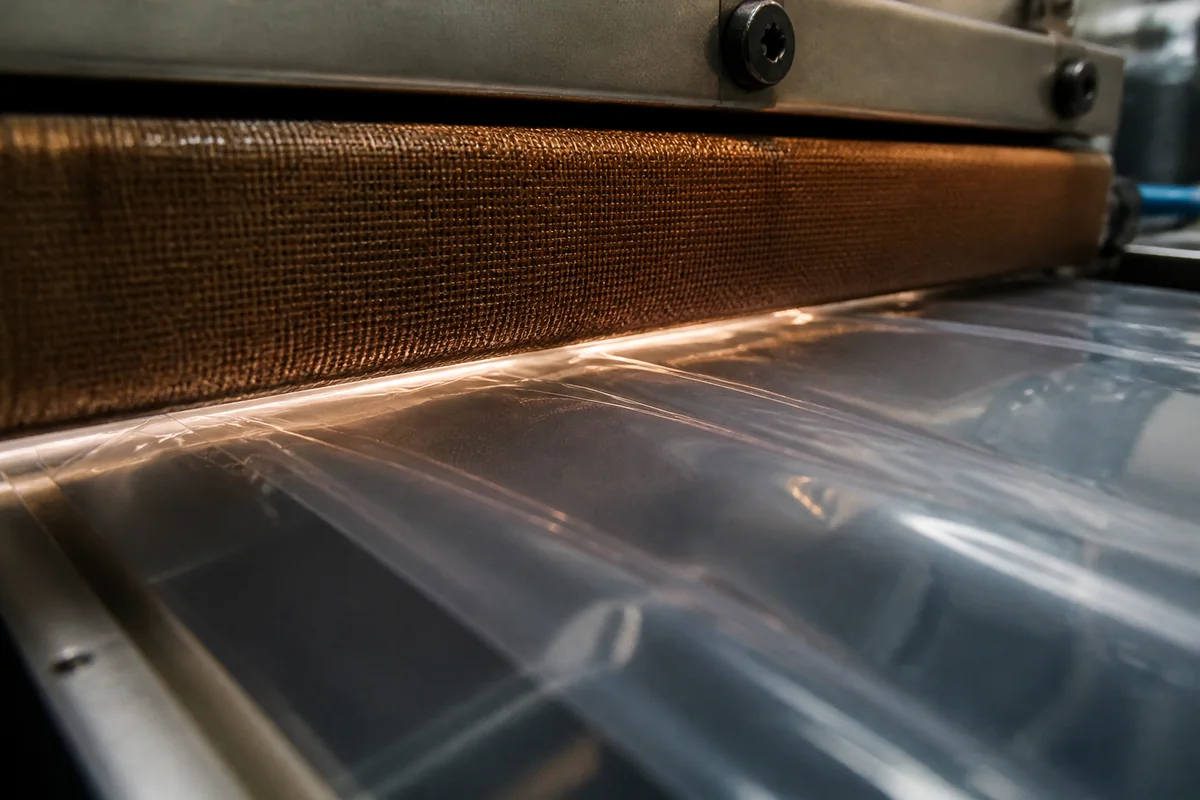

一句话答：封刀的热量不是直接给膜的，要依次穿过刀体、高温布、膜的上表面、膜层内部、下表面，最后到垫板（或下刀）。每一层都有热阻，所以封刀表温一定高于膜面实际达到的温度 —— 这个差值就是「温度表读数」和「封口效果」对不上的根源。
理解这条传热路径，很多「温度明明够了却封不住」的问题就有了解释。
| 传导环节 | 影响它的因素 | 出问题时的表现 |
|---|---|---|
| 刀体 → 高温布 | 高温布的厚度、编织密度、是否老化起毛 | 布磨薄了传热变快，同一温度下封口突然变脆；布起毛则传热不均，局部封不住 |
| 高温布 → 膜面 | 贴合是否紧密、膜面有无褶皱、有无粉尘 | 有空气隔层就传不进去，表现为「温度够但封线发白、不透明」 |
| 膜层内部 | 厚度、层结构、是否含填充或回料 | 厚膜需要更长时间，回料多的膜导热不均，容易出现局部未熔 |
| 膜 → 垫板 / 下刀 | 垫板材质、硅胶条硬度与老化程度 | 垫板硬了压不实，中间容易夹气泡；垫板老化则压力分布不均 |
温度表读到的是刀体温度，不是封口温度
温控探头一般装在刀体上或刀座附近，读的是那个位置的金属温度。膜面真正达到多少度，取决于上面这条路径上每一层的热阻，以及停留时间够不够让热量穿过去。
这就解释了一个常见困惑：同一台机器、同一个温度设定，换一卷膜就封不住了。如果新膜更厚、或者表面有轻微粉尘、或者卷边有褶皱，传热路径就变了，刀体温度没变，膜面温度却低了。这时候继续升温是「用更大的温差硬顶」，短时间有效，但会把封边烤脆。
封得好的封线，两层膜熔合成一体，对着光看是均匀半透明的。如果封线发白、呈雾状，说明两层没有真正熔合，只是被压在一起 —— 这时候查压力、查高温布、查膜面清洁度，比升温有效。
03温度怎么定：从热封起始温度说起
一句话答：热封必须在材料的热封起始温度以上进行，这个温度低于熔点但明显高于室温软化点。封刀温度通常要高于这个起始温度，因为热量要穿过高温布和膜层、且停留时间只有零点几秒。所以「多少度合适」没有通用答案，只能从材料出发试出来。
热封起始温度（Seal Initiation Temperature，SIT）是一个可以测的量：把两层膜在不同温度下封、冷却后测封口强度，强度从接近零开始明显上升的那个温度，就是 SIT。它低于材料的熔点 —— 因为熔接只需要表层分子链活动起来，不需要整体熔融。
不同材料的 SIT 差别很大，这也是「换料必须重调」的根本原因：
| 材料类型 | 熔点大致区间 | 热封特性 |
|---|---|---|
| LDPE低密度聚乙烯 | 约 105–115℃ | 热封窗口宽，好封，是最宽容的一类；但封口强度上限也相对低 |
| LLDPE线性低密度聚乙烯 | 约 120–125℃ | 强度高、抗穿刺好，热封窗口比 LDPE 窄一些，温度过高容易脆 |
| HDPE高密度聚乙烯 | 约 130–135℃ | 熔点高、热封窗口窄，温度不够封不住，稍高就收缩起皱 |
| PP聚丙烯 | 约 160–170℃ | 熔点明显更高，需要更高刀温；冷却后脆性大，压力不宜过大 |
| 复合膜内层为 PE 或 CPP | 看内封层，不看外层 | 热量必须只熔内层，刀温过高会破坏印刷层或造成外层收缩 |
表里的熔点是材料本身的公开物性，属于通用知识；但「封刀该设多少度」不是熔点加一个固定值，因为刀温还取决于高温布厚度、膜厚、停留时间、压力。同样封 LDPE，慢速机器和高速机器的刀温可能差几十度。
为什么不能靠「设到某个熟知的数字」
行业里流传一些「经验温度」，比如「PE 一百五六就行」。这个数字在某些机器上确实好用，但换一台机器就可能不对，原因就是第 02 节的传热路径：高温布厚度不同、封刀宽度不同、垫板材质不同、速度不同，都会让同样的刀温产生不同的膜面温度。
所以正确的做法不是记数字，而是记「这组参数在这台机器上、这种膜上，封口是什么状态」。参数是结果，不是起点。
04速度一变，为什么必须重调
一句话答：速度直接决定停留时间 —— 封刀压在膜上的那零点几秒，就是全部的热输入窗口。速度提高一倍，停留时间减半，输入热量也跟着减半。所以提速而不补温度，必然封不牢；补了温度但不看压力，封线会变脆。
停留时间可以用袋长和速度算出来，这一步很多人没做过，但算一次就明白为什么提速要重调：
举个算例说明趋势，不代表任何机型参数：封刀接触宽度 10 mm，线速度 200 mm/s，停留时间约 0.05 s；如果把速度提到 400 mm/s，停留时间变成 0.025 s —— 热输入窗口砍了一半。要维持同样的封口，刀温就得明显提高，或者压力加大让传热更快。
这就是「调速必须同时调温」的物理原因。它不是经验，是可以算出来的。
为什么很多人提速后是「先加压力」
因为加压力见效快。压力加大，膜与高温布贴合更紧，空气隔层被排掉，传热效率立刻上升，封口马上看起来牢了。但这是用变形换传热 —— 压力过大会把封口区的膜压薄，那一段的强度反而下降，撕的时候容易从封线边缘断。
所以提速时的正常顺序应该是先补温度（增加温差、加快传热），温度补到位还不牢，再考虑压力。反过来先加压，会掩盖真正的温度不足，等到压力加到膜开始变形，问题就变成「封住了但一撕就破」。
05压力：最容易被忽略的第三个变量
一句话答：压力的作用不是「压紧」，而是排掉两层膜之间的空气、让膜面与高温布充分贴合。压力不足则夹气泡、封线发白；压力过大则把封口区压薄，强度下降。行业里热封试验常用 0.2–0.4 MPa 量级，实际生产要看膜厚和袋型。
压力的作用机制经常被误解。很多人以为「压力大就贴得牢」，实际上压力解决的是空气问题：两层膜之间哪怕只有极薄的空气层，热阻也会大幅上升，热量传不过去，封口就只粘了表面。
| 压力状态 | 封口表现 | 原因 |
|---|---|---|
| 不足 | 封线发白、呈雾状，中间有气泡或局部不粘；撕开时两层在封线处分层 | 空气没排净，传热受阻，膜面没到热封温度 |
| 合适 | 封线均匀半透明，沿封线撕开整条连续断开，断口有细微的拉伸痕迹 | 空气排净、贴合充分、温度到位 |
| 过大 | 封线明显变窄、变薄，撕开时容易从封线边缘撕裂；袋口发硬 | 膜在熔融状态下被压薄，封口区厚度不足 |
| 不均 | 同一袋上有的段牢有的段不牢，长封刀中间尤其明显 | 封刀不平、刀座刚性不足、垫板老化，与压力大小无关 |
压力不均比压力不足更难发现。因为气压表只显示一个总压力，看不到分布。判断方法是：连续取五个袋，都在同一位置（比如封线中段）看封口状态。如果五袋都是中段不牢，问题在分布，加总压力没用，要查封刀平整度和垫板。
压力调多少，看这两个信号
一是封线宽度：在同样温度下逐步加压，封线会先变清晰、再变宽、然后开始变窄。变窄就是过了，退回上一档。
二是袋口的硬度和厚度：用手指捻封口那一条，正常是柔韧的、和袋身厚度接近；如果明显发硬发薄，说明被压过头了。
06膜的结构差异：单层、复合、回料各要注意什么
一句话答：单层膜只需表层熔合，温度窗口较宽；复合膜只能熔内封层，刀温过高会伤印刷层或让外层收缩；回料比例高的膜导热不均、局部熔点漂移，需要更长的停留时间而不是更高温度。
第 03 节讲的是材料熔点，这一节讲的是结构 —— 同样标着 PE，单层膜和三层共挤膜的热封行为完全不同。
| 膜结构 | 热封时发生什么 | 调整要点 |
|---|---|---|
| 单层膜Monolayer | 上下表面同时受热熔合，热量只需穿透两层薄膜 | 温度窗口宽，好调；但封口强度上限受材料本身限制 |
| 多层共挤Co-extrusion | 只有内层（热封层）需要熔，外层可能要求耐热或不粘 | 刀温要「刚好熔内层」，过高会让外层也软化，出现封线两侧收缩 |
| 复合膜Laminated | 热量必须穿过外层和胶层才到内封层 | 传热路径最长，刀温明显高于同厚度单层膜；过高会破坏印刷图案或造成脱层 |
| 高回料比High regrind | 不同批次料的熔点漂移，膜面可能有轻微厚薄不均 | 靠升温解决会顾此失彼，更有效的是延长停留时间（适当降速）或加大压力改善贴合 |
| 含填充 / 母粒Filled / masterbatch | 填料不熔，占据封口截面，有效熔接面积减小 | 需要更高压力和更长停留时间；填充比例高的膜封口强度天然偏低，不能只看强度不看面积 |
回料膜为什么「怎么调都别扭」
因为它的热封窗口被压窄了。新料 LDPE 的窗口可能有几十度，掺了三成回料后，不同区域的熔点、厚薄、表面状态都不一致，真正能稳定封住的区间可能只剩十几度。
这时候的表现很有特征：温度低了有几条不牢，温度高了几条发脆，中间那段「刚好」的范围很窄，且随批次漂移。遇到这种情况，正确的做法不是继续微调温度，而是承认窗口窄这个事实，用更小的步长调、更频繁地抽检，并把当批参数记下来 —— 下一批回料来了很可能又要重调。
复合膜的一个反直觉点
复合膜的刀温往往比同厚度单层膜更高，但能承受的上限反而更低，因为它多了一层怕热的印刷层或胶层。窗口两头都紧，这是复合膜最难调的原因。
判断有没有伤到外层，看两处：封线两侧有没有轻微收缩或起皱（外层受热），印刷图案在这个区域有没有变暗或发雾（油墨受热）。有其中一样，说明刀温已经偏高，即使封口强度够也要降下来，用延长停留时间补。
07不同袋型，封刀要求不一样
一句话答：袋型决定封口的受力方式和形状，所以同一台机器做不同袋型时参数不能通用。背心袋要封提手根部、快递袋要留胶条位置、连卷袋要打点断线、拉链袋要避让拉链 —— 封刀的位置和压力都不一样。
这一节把常见袋型的差异列清楚，换袋型时就知道该动哪里，而不是整套参数重摸一遍。
| 袋型 | 封口特征 | 参数取向 |
|---|---|---|
| 背心袋Vest / T-shirt bag | 袋底封口 + 两侧提手根部，封线有转角 | 转角处容易压不实，压力要略高；提手根部是受力点，封口强度要求最高 |
| 平口袋Flat bag | 单条直封线，形状最简单 | 最容易调的一类，参数窗口宽；可用来做基准，再推算其他袋型 |
| 快递袋Courier / mailing bag | 袋底封口 + 袋口翻边 + 胶条位置 | 胶条区域不能有封线，封刀位置必须避开；袋底封口要能承受装填后的拉力 |
| 连卷袋Roll bag / perforated | 封口 + 点断线（虚线）同时成型 | 点断线的刀与封刀分离，两者压力独立；点断太深易断、太浅撕不开 |
| 拉链袋Zipper bag | 拉链与封口在同一段区域内 | 拉链本身厚，压力不均会顶偏封刀；刀温要避开拉链材质（多为 PE 或 PP） |
| 垃圾袋Refuse bag | 袋底封口，通常膜较厚、幅宽大 | 厚膜 + 长封线，中间容易压不实，重点看封刀刚性与平整度 |
长封线的坑：中间总是先出问题
垃圾袋、大尺寸平口袋这类长封线产品，最容易出的问题是中间封不牢、两头正常。原因不是温度不够，是封刀刚性不足 —— 长刀在压力下会轻微弯曲，中间的实际压力低于两头。
判断方法很简单：取三个袋子，分别撕中间段和两端的封口。如果中间总是先开，且把总压力加上去中间改善了但两头开始变薄，就是刚性/平整度问题，继续加压只是把问题挪到两头。
08从现象判断该动哪一个
一句话答：不要靠眼睛看「封得像不像」，要靠撕开看断口。封线整条均匀断开是合格；一撕就散是温度或压力不足；膜被拉断而封线没开是封过头；中间有气泡是压力不足或膜面有污染。不同现象对应不同的调整方向，乱调只会把问题搅乱。
| 现象 | 大概率原因 | 先动哪个 | 不要做什么 |
|---|---|---|---|
| 一撕就散，封线像没粘住 | 温度不够，或压力不足以贴合 | 先提温一档（5℃），再试；不行再加压 | 不要一次提十几度，会直接过温 |
| 封线整条都粘不住，但边上有粘 | 封刀不平或压力分布不均 | 查封刀平整度、高温布、垫板 | 不要调温度，调了也没用 |
| 撕开时膜被拉断，封线本身没开 | 封得过头，封口区膜被烫脆 | 降温，不要加压 | 不要因为「强度高」就认为合格 |
| 封边发黄、收缩起皱 | 温度过高，热输入超出材料承受 | 降温，必要时同步降速减少热冲击 | 不要靠加压「压平」皱纹 |
| 封口中间有气泡、局部不粘 | 压力不足，或膜面有粉尘、油污、水汽 | 先清洁膜面和高温布，再小幅加压 | 不要直接大幅加压，会压薄封线 |
| 封线宽度明显变窄 | 压力过大把熔融膜压薄 | 减压一档，或适当降速 | 不要提温补偿，会更薄 |
| 封线发白、呈雾状但不散 | 两层未真正熔合，只是被压在一起 | 查高温布是否磨薄、膜面是否有空气隔层 | 不要只提温，传热路径没解决 |
| 换卷后突然变差，参数没动 | 新卷膜的厚度、回料比或表面状态不同 | 按新材料重走一遍调整顺序 | 不要沿用上一卷参数硬跑 |
表里每一行的「不要做什么」比「先动哪个」更重要。现场调机出问题，多数不是因为没调对方向，而是因为调错了方向之后又叠加了第二个错误，最后连原始现象都看不到了。
09怎么判断封口质量：剥离测试

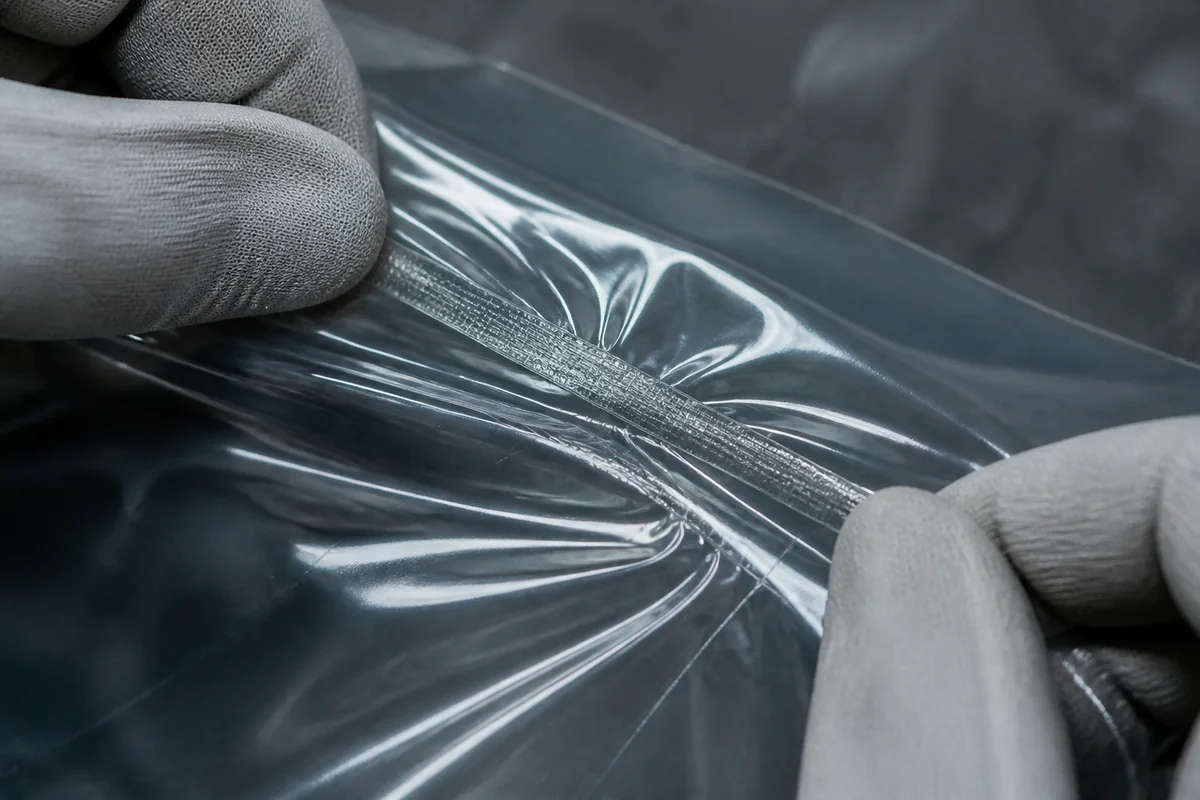

一句话答：手工剥离测试的做法是：从封线一端沿垂直于封线的方向缓慢撕开，观察断开位置和断口形态。整条封线连续断开、断口有细微拉伸痕迹，是合格；封线本身分层剥离（膜和膜分开），是不合格。
这一节讲的是「怎么撕」，因为撕的方法不对，判断就会错。
热封后需要时间冷却定型。刚下机的封口温度还高，分子链仍在活动，这时候撕出来的结果偏强。等几十秒或用风扇辅助冷却，再取。
不要顺着封线撕（那测的是封线抗剪），要垂直于封线撕，让封口承受剥离力。这是唯一能反映「封口强度」的方向。
三种结果对应三种状态：断在膜本体、封线完好 —— 封口强度高于膜，合格；断在封线、断口呈拉丝状 —— 强度接近膜，临界合格；封线直接分层、两层分开 —— 强度不足，不合格。
只撕一处会漏掉分布问题。长封线尤其要撕中间，那是压力最弱的位置。
单次结果可能是偶然。五个袋结果一致才算稳定；忽好忽坏说明过程不受控，参数还没定住。
「撕不开」不等于「封得好」
这是最容易被误判的一类。封过头的时候，封口区的膜已经被烫脆，撕的时候膜先断，封线完好无损 —— 看起来强度很高，实际上那一段膜已经劣化，装东西后容易从封线边缘开裂。
区分方法：看断口位置。断在离封线有一定距离的膜本体上，是正常；紧贴封线边缘断开、断口整齐发脆，是过温。后者要降温。
10提速时的五项调整顺序
一句话答：先降半档试封 → 温度 +5℃ 再试 → 温度到位仍不牢动压力 → 跑满一百个再抽检 → 记下「材料 + 厚度 + 速度」三件套。顺序不能换，因为压力会掩盖温度不足，先动压力就失去判断依据。
产量要上去，很多人第一反应是把速度旋钮拧上去，结果废品率飙升。正确的做法是把提速当成一次小步试错，而不是一次设定。
先看清速度本身带来的变化：封线是变窄了、发白了、还是出现气泡。带着现象去调，比盲调快得多。
小步走。一次加十几度很可能直接从「封不牢」跨到「发脆」，中间那段能用的区间被跳过，反而更费时间。
判断「温度到位」的标志是封线开始变半透明，说明熔合正在发生。到这一步还不牢，才是压力或传热路径的问题。
前十几个袋受封刀初始温度和热惯性影响，不代表稳定状态。连续跑一段之后的封口才是真实水平。
只记温度没用。同一温度配不同速度，封口完全不同。三件套一起记，下次同规格直接调用，换规格也知道从哪改起。
封刀是金属件，有热惯性和热平衡过程。刚开机时刀体温度可能低于设定值，跑一段时间后才稳定；而这个稳定值和设定值之间往往有差值。只测开机前几个袋，等于在测一个还没进入稳态的系统。
11换料、换厚度，必须重调
一句话答：没有例外。不同材料的熔点和热封窗口差别很大，同一温度在 PE 上刚好，在复合膜上可能就烫穿；厚度变化同样要重调，厚膜导热慢需要更长时间或更高温度，薄膜则相反，容易过温。最常犯的错是沿用上一批参数。
换料后不重调，直接跑，废品率上来还以为是机器问题 —— 这是现场最常见的判断偏差。
换厚度的两个方向
| 变化 | 热封行为怎么变 | 怎么调 |
|---|---|---|
| 薄 → 厚 | 热量要穿透更多材料，同样停留时间下膜面温度更低 | 优先延长停留时间（适当降速），其次小幅提温；压力可略增以改善贴合 |
| 厚 → 薄 | 热容小，升温快，容易过温发脆 | 先降温，不要靠降速解决（降速会进一步增加热输入） |
| 同厚度、换牌号 | 熔指、密度、共聚单体不同，热封起始温度漂移 | 按新材料重新试封，从偏低的温度往上试，不要在旧参数上加 |
一个实用的存档表格
建议在机器旁边贴一张表，每换一次规格记一行。看起来原始，但它能省掉每次重摸参数的时间：
| 规格 | 材料 | 厚度 | 速度 | 刀温 | 压力 | 现场观察 |
|---|---|---|---|---|---|---|
| — | — | — | — | — | — | — |
| — | — | — | — | — | — | — |
七列就够。最后「现场观察」一栏比数字更有用 —— 写「封线略发白」「袋口偏硬」这类描述，它告诉你当时离边界有多近，下次换规格时能判断该往哪个方向调。
12参数都对，还是不牢：查封刀本身
一句话答：温度、压力、速度都调过还是不稳定，问题多半在封刀本身 —— 高温布磨损导致传热不均、长封刀中间下垂导致压力分布不均、刀座松动导致实际压力不到位。这三样都不是调参数能解决的。
| 部件问题 | 表现 | 怎么确认 |
|---|---|---|
| 高温布磨损 / 起毛 | 封线局部发白、不透明，位置固定；换卷后依旧同一位置 | 停机摸布面，有起毛、变薄、破洞就是该换了 |
| 封刀变形 / 下垂 | 长封刀中间封不牢，两头正常；加大压力后两头变薄而中间依旧 | 用直尺或塞尺贴刀口检查，中间有间隙即变形 |
| 刀座松动 | 压力表读数正常但封口偏浅；有时伴随异响或封线位置轻微漂移 | 停机手动晃刀座，有旷量就是松动；紧固后重试 |
| 垫板 / 硅胶条老化 | 封线中间夹气泡，位置随机；压力加大后改善但不彻底 | 看硅胶条是否变硬、压痕是否均匀 |
| 热电偶位置偏移 | 温控表显示稳定，但封口状态与读数不符 | 用接触式测温枪对刀口实测，与表值比对 |
高温布是消耗件，不是装上去就一直用。跑硬料、跑厚膜、跑含填充的膜磨损更快，建议随机备几卷。判断更换时机不要看时间，看状态：起毛、变薄、有硬化的局部，都该换。
13常见问题
制袋机封刀温度一般设多少度？
没有通用答案，因为这取决于材料熔点、膜厚、高温布厚度、停留时间和压力。同样是 PE，慢速机和高速机的刀温可能差几十度。
能给的只有原理：热封必须在材料的热封起始温度以上，而封刀温度要高于这个值，因为热量要穿过高温布和膜层、且停留时间很短。正确做法是从偏低温度往上试，找到能稳定封住的最低点，而不是套用别人说的数字。
温度明明够了，为什么封口还是不牢？
因为温度表读到的是刀体温度，不是膜面温度。热量要依次穿过刀体、高温布、膜上表面、膜层，任何一层热阻变大，膜面就到不了热封温度。
常见原因：高温布磨薄或起毛、膜面有粉尘或水汽、膜有褶皱导致贴合不良、压力不足形成空气隔层、垫板老化。这时候继续升温是「用更大温差硬顶」，短时间有效但会把封边烤脆。
提速后封口变差，应该先调温度还是先加压？
先调温度。提速直接减少停留时间，热输入不足是首要原因，先补温度方向是对的。
先加压虽然见效快，但它是用膜变形换传热效率，会掩盖真正的温度不足。等到压力加到膜开始变薄，问题就变成「封住了但一撕就破」，比原来的问题更难处理。
封口一撕就脆断，是什么原因？
过温。封口区的膜被烫到劣化，分子链降解，强度下降。表现是撕的时候膜紧贴封线边缘整齐断开、断口发脆，而封线本身没有分层。
处理方向是降温，不要加压。同时检查是不是停留时间过长（速度偏慢）造成的等效过温 —— 高温短时间和低温长时间都可能过温，只是路径不同。
封线中间有气泡、局部不粘，怎么解决？
先分清两件事：气泡是「空气没排掉」，局部不粘是「那一处温度不够」。两者的处理不同。
气泡先查压力是否足够、膜面是否有粉尘油污、垫板是否老化；局部不粘且位置固定，查高温布和封刀平整度。清洁是最容易被跳过的一步，但它在实际现场解决的问题比调参数多。
换一批膜，要不要重新调参数？
要。即使牌号、厚度、供应商都一样，不同批次的熔指和回料比例也可能有差异，热封窗口会漂移。差别大的时候表现很明显：同一参数上一批正常，这一批突然有几条不牢。
建议每换一批做一次快速试封：跑十几个袋，撕三点，确认没问题再批量生产。这个动作花几分钟，能避免整批废品。
封刀布（高温布）多久换一次？
没有固定周期，看状态不看时间。跑硬料、厚膜、含填充的膜磨损更快，可能几周就要换；跑薄软料能撑很久。
该换的信号：表面起毛、局部变薄、出现破洞、硬化发脆。起毛和变薄会直接导致传热不均，表现为封线某一段固定位置发白不牢。建议随机备几卷，不要等坏了再买。
长封刀中间总是封不牢，怎么办？
先判断是不是压力分布问题：取三个袋，分别撕中间和两端。如果中间总是先开，且加大总压力后中间改善但两头开始变薄，就是封刀刚性或平整度不足，中间在压力下轻微弯曲。
这不是调参数能解决的。检查刀口平整度（直尺或塞尺）、刀座刚性、垫板是否均匀。继续加压只会把问题从中间挪到两头。
复合膜热封要注意什么？
复合膜只能熔内封层，外层（印刷层、阻隔层）不能受热过度。所以它的刀温往往比同厚度单层膜更高（传热路径长），但能承受的上限反而更低（外层怕热）。窗口两头都紧。
判断有没有伤到外层，看封线两侧有没有收缩起皱、印刷图案在该区域有没有变暗发雾。有其中一样，说明刀温偏高，即使封口强度够也要降下来，用延长停留时间补。
回料比例高的膜，怎么封得稳？
关键认知是：它的热封窗口被压窄了。不同区域的熔点、厚薄、表面状态不一致，能稳定封住的区间可能只剩十几度。
所以不要指望「调到一个参数就一劳永逸」。做法是：用更小的步长调、更频繁地抽检、把当批参数记下来，并且优先用延长停留时间（适当降速）而不是继续升温 —— 升温会顾此失彼。
封口强度多少算合格？
这要看产品用途和客户约定，没有统一数值。但有一个通用的判断原则：合格的封口，强度应该接近或不低于膜本体，撕开时断在膜上而不是封线上。
如果封线先分层，说明强度不足；如果膜紧贴封线边缘脆断，说明过温。两种情况都不合格，方向正好相反。
冬天和夏天，参数要不要改？
要，尤其是车间温差大的时候。冬天环境温度低，膜偏硬、封刀散热快，同样的设定可能封不牢，表现为「早上开机特别难封，跑热了就好了」。
另外湿度影响也明显：梅雨季膜面容易吸潮，水汽在封口受热时汽化，形成气泡或局部不粘。这类问题降温加压都无效，要处理储存环境和膜卷密封。
① 温度、压力、时间是一组，时间是速度决定的，速度变了两外两个要补偿。② 温度表读的是刀温不是膜温，传热路径上有四层热阻。③ 判断封口只有一条标准：垂直于封线撕开，整条均匀断开。④ 提速顺序固定：试封 → 温度 +5℃ → 再动压力 → 跑满一百个 → 存档。⑤ 换料换厚度必须重调，参数对还不牢就查封刀本身。
本文没有给具体的封刀温度数值。不同材料、不同厚度、不同封刀结构的合适温度差别很大，给一个通用数字反而害人 —— 你照着设，可能正好落在「能封住但发脆」的那一段。文中出现的材料熔点区间是公开的物性数据，用于建立判断框架；热封压力 0.2–0.4 MPa 是行业试验中常见的量级，不是我们某一机型的规定值。如果你有具体材料和不牢的现象，把膜样和运行视频发过来，能看得更准。
把膜样（同批次一小段）、袋型和现在用的参数发过来，我们按文中的顺序帮你判断卡在哪一环，再给调整方向。
